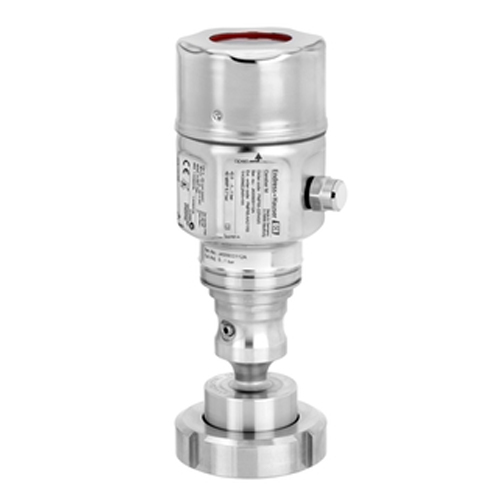

压力变送器-绝压与表压 Cerabar PMP55

采用全焊接式膜片密封的数字式压力变送器，适用于气体、蒸汽和液体测量
Cerabar PMP55数字式压力变送器采用金属膜片密封，主要用于过程工业和卫生行业，测量液体的压力、液位、体积和质量。PMP55专为高压和极端高温测量场合设计，最高工作温度可达400 °C(-94 ~ 750°F)。量程可调，快速设定功能节省成本和时间。符合IEC61508和IEC 61511标准，满足SIL2功能安全要求。
单腔室铝或不锈钢 (316L) 外壳
过程链接：螺纹，法兰或卫生型连接
温度范围： -70 至 +400°C (-94 至 +752°F)
压力范围：+400mbar 至 +400bar (+15 至 +6,000psi)
精度误差：±0.15%，"铂金版" ±0.075%
国际防爆保护认证，SIL，卫生型认证，船级认证

产品特点

大量、多种隔膜密封材料和过程连接
优良的重复性和长期稳定性
通过TÜV NORD认证的IEC 61508 2.0版本和 IEC 61511标准，适用于SIL2功能安全系统过程压力监测
简单安全的菜单引导式操作模式：可使用现场显示模块进行操作；或通过4 to 20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通讯方式远程操作。
模块化设计，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M).如，可更换的显示模块和主电子模块。
无缝、独立的系统集成(HART/PA/FF)
全新TempC膜片，最小化温度的影响，恢复时间短

产品规格

测量原理
绝压和表压

特点
智能且可靠的压力变送器，带压阻式传感器、金属焊接式过程膜片和隔膜密封系统。

供电电压
4...20 mA HART
11.5...45 VDC（非防爆）：
Ex ia：11.5...30 VDC
PROFIBUS PA：
9...32 VDC（非防爆）
FOUNDATION Fieldbus：
9...32 VDC（非防爆）

参考测量精度
标准型：0.15%；
铂金型：0.075%

长期稳定性
< 0.1% URL/年
0.2% URL/ 5年
0.25% URL/ 10年

过程温度
-70…400 °C
(-94…752 °F)

环境温度
-40...85 °C
(-40...185 °F)

传感器
400 mbar...400 bar
(15...6000 psi)
表压/绝压

最小可标定量程
20 mbar (2.9 psi) rel./ abs.

抗真空压力
50 mbar (7.25psi) abs.

最大量程比
20:1

最大过压限定值
600bar (9000psi)

过程连接
螺纹：
G1/2...G2、MNPT1/2...MNPT2
法兰：
DN25...DN100、
ASME 1"...4"、
JIS 10k
隔膜密封系统

卫生型过程连接
Tri-Clamp卡箍
DIN11851
DIN11864-1
NEUMO
Varivent
SMS
DRD
通用接头

过程膜片的材质
316L、AlloyC合金、
钽、PTFE、
铑>金

垫圈材质
无，焊接膜片

填充液
硅油、
惰性油、
植物油、
高温油、
低温油、

外壳材质
铸铝、
AISI 316L
<
