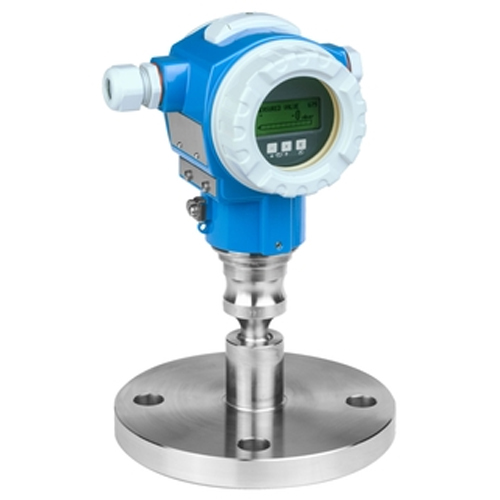

压力变送器-绝压与表压测量 Cerabar PMP75

产品描述

数字压力变送器采用膜片密封，适用于气体、蒸汽和和液体。

Ceraba PMP75数字压力变送器采用金属膜片密封，主要用于过程工业和卫生行业，可用于测量液体或气体的压力、液位、体积和质量。变送器适用于高温、高压场合，温度范围可从-70至400 °C。测量范围可调，可快速设置，节省成本和时间。设计符合IEC61508标准SIL2/3功能安全系统。

双腔室铝或不锈钢 (316L) 外壳

过程链接：螺纹，法兰或卫生型连接

温度范围：-70 至 +400°C (-94 至 +752°F)

压力范围：+100mbar 至 +400bar (+1.5 至 +5.800psi)

精度误差：±0.075%

国际防爆保护认证，WHG过溢防护，EN 10204-3.1，海上认证，3A认证

产品特点

大量、多种隔膜密封材料和过程连接

HistoROM®/M-DAT 记忆存储单元，可回溯仪表设定与测量值

根据IEC 61508开发与设计，适用于SIL2/3安全系统（最小，最大，范围）

从测量薄膜到电子器件的过载保护与功能监控

快速设置菜单可快速设置基本调试参数，菜单引导式操作，提供高级故障诊断功能。拥有无缝、独立的系统集成(HART/PA/FF)

气密引线提供标准的第二道防线

全新TempC膜片，最小化温度的影响，恢复时间短

产品规格

测量原理

绝压和表压

特点

数字式变送器，带压阻硅传感器和焊接金属膜片

模块化变送器

高长期稳定性

通过自诊断功能提高安全性

第二层过程安全栅

供电电压

4...20mA HART

10.5...45V DC（非防爆）：

Ex ia：10.5...30V DC

PROFIBUS PA：

9...32 V DC（非防爆）

FOUNDATION Fieldbus：

9...32 V DC（非防爆）

参考测量精度

0.075% +隔膜密封系统的影响

长期稳定性

0.05% URL /年

过程温度

-70...400 °C

(-94...752 °F)

环境温度

-40...85 °C

(-40...185 °F)

传感器

100 mbar...700 bar

(1.5...10.150 psi)

表压/绝压

最小可标定量程

5 mbar (0.075 psi)

抗真空压力

10 mbar (1.45 psi)

最大量程比

100:1

最大过压限定值

1050bar (15.750psi)

过程连接

螺纹：

G1/2...G2、R1/2、MNPT1/2...MNPT2、NPT1/2...NPT1

法兰：

DN25...100、

ASME 1"...4"、

JIS 10K

隔膜密封系统

卫生型过程连接

Tri-Clamp

DIN11851

NEUMO

Varivent

SMS

DRD

通用接头

过程膜片的材质

316L、AlloyC合金、

钽

铑>金

PTFE

垫圈材质

无，焊接膜片

填充液

硅油、

惰性油、

植物油、

高温油、

低温油、

外壳材质

铸铝、

AISI 316L

通信

4...
