蒸汽管道压力变送器的冷凝圈与伴热保温做法

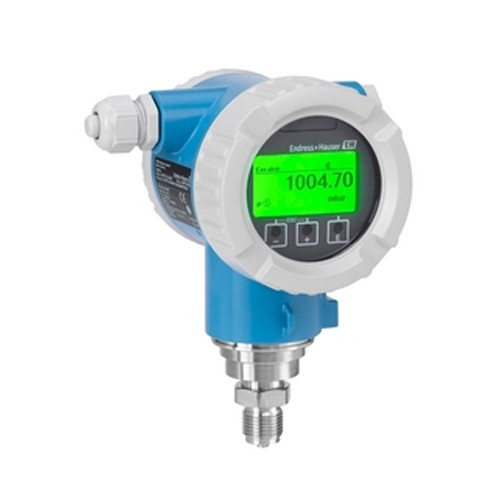

蒸汽介质测量一直是压力变送器现场应用里容易出问题的工况，高温蒸汽直接接触变送器膜片会造成传感元件过热损坏，引压管内蒸汽反复汽化凝结还容易带来压力波动、测量滞后，冷凝圈是蒸汽测压最基础的隔离结构，伴热保温则要把握分寸，和水、油品介质的伴热思路存在明显区别，很多现场故障都来自冷凝圈安装错误或是伴热温度控制不当，把降温隔离和防冻两个目标混淆在一起，最终造成仪表超温或者积液结冰。

冷凝圈的核心作用是在内部积存冷凝水，形成稳定的水封层，隔开高温蒸汽，避免蒸汽直冲变送器膜盒，它也常被叫做冷凝弯，标准结构分为环形 U 型样式，安装方位和取压口的匹配十分关键，蒸汽管道取压点优先布置在管道上半侧，避开管道底部积水、杂质沉积区域，取压阀之后紧接着布置冷凝圈，冷凝圈的安装高度要合理控制，整体位置必须高于变送器，保证冷凝下来的水能稳定存留在弯管内部，不会全部回流进工艺管道，也不能让冷凝圈位置过低，蒸汽持续灌入引压段，水封失效。安装完成后投运前要提前向冷凝圈内加注洁净的冷凝水建立水封，不能依靠自然凝结等待水封形成，刚投运阶段高温蒸汽直接冲击膜片极易造成永久性热漂移，环形冷凝圈的容积也要适配工况，高压高温蒸汽工况选用容积更大的冷凝弯，保证负荷波动时水封不会被瞬时蒸汽冲散，引压管路从冷凝圈向下再接入变送器，管路走向保持平缓的坡度，方便多余凝结水回流至冷凝圈，避免引压管局部积水形成液柱带来额外附加误差。

伴热保温在蒸汽测压回路里有一个很容易踩的红线，冷凝圈本体以及靠近取压口的高温段，严禁伴热，这一段恰恰是需要维持低温、留存冷凝水的区域，如果给冷凝圈缠绕伴热带，内部的冷凝水持续被加热汽化，水封直接消失，冷凝圈也就失去了原本的隔离意义。伴热的保护范围只限定在冷凝圈之后到变送器这一段引压管线，设置伴热的目的仅仅是防冻，只用于环境温度低于冰点、引压管内的冷凝水有结冰风险的户外或者冬季无采暖区域，环境常年温暖不会结冰的工况，这段管路只做保温，不需要开启伴热。伴热优先选用自控温伴热带，相比恒功率伴热不容易出现局部过热，伴热带紧贴管壁固定，缠绕密度均匀，不可以缠绕在变送器膜头、冷凝圈本体、取压阀门的阀芯位置，伴热区域外部包裹保温层，保温材料选用耐温防潮的保温棉，外层加装防护外壳，防止雨水渗入造成伴热带短路损坏。同时伴热温度不能设置过高，只要保证管内冷凝水不结冰即可，维持在略高于零度的水平，一旦温度偏高，引压管内的水大量蒸发，同样会破坏稳定液柱，带来测量扰动。

引压管路的配套细节同样影响长期稳定运行，引压管管径不宜过小，减少堵塞风险，管路接头焊接或者卡套连接保证无泄漏，泄漏会造成水封持续流失。变送器本体的保温也要适度，膜头保温只做防冻防护，不能完全密闭包裹造成散热不良，变送器电子腔本身有工作温度上限，高温堆积会加速电子元件老化。对于饱和蒸汽和过热蒸汽还要区分对待，过热蒸汽的温度更高，单纯依靠冷凝圈水封风险更高，除加大冷凝圈容积之外，部分高温工况还会搭配散热管延长散热距离，进一步降低到达变送器一侧的介质温度。

日常投运和巡检也要配套对应的操作规范，投运时缓慢打开取压阀，缓慢升压，防止高速蒸汽冲跑冷凝圈内的水封，投运之后定期检查冷凝圈有无缺水、引压管有没有渗漏，低温季节重点查看伴热回路供电是否正常，温控有无失效，夏季环境高温时检查保温层有无堆积积热。很多现场会出现两种极端做法，一种完全不设置冷凝圈，直接引蒸汽进变送器，短时间就出现膜片高温漂移；另一种给冷凝圈全程伴热，看似防冻，实则破坏水封，测量数值持续跳动。冷凝圈负责降温隔离，伴热只负责后端管路防冻，两个功能分区清晰，互不干扰，配合合理的保温结构，才能让蒸汽压力测量稳定，保护变送器不受高温损伤，同时规避冬季冻管风险。
